ҳ̸ҳ̸ҳ̸ҳشرح بالصور: تعلم بنفسك كيف تستخرج بيانات خطك لمعظم انواع المودم ҳ̸ҳ̸ҳ̸ҳ

[Blue2003]

​

°•.♥.•°

يجب عليك تسجيل الدخول او تسجيل لمشاهدة الرابط المخفي

يجب عليك تسجيل الدخول او تسجيل لمشاهدة الرابط المخفي

[/url]




سوف أطرح هذا الموضوع ( من باب حب لأخيك ماتحبه لنفسك ) الذي يبين كيفية قراءة بيانات الخط من المودم .... وسوف أتطرق الى عشرة أنواع من المودم والتي تلقى رواجا واستخداما في السعودية :


​

(speedtouch - US Robotics - linksys - netgear - d-link - 3com - Intellinet -Edimax - Encore- Afaq Shamel )

***********************************************

أولا : ( speedtouch )

تدخل الى صفحة المعلومات عن طريق هذا الرابط :

يجب عليك تسجيل الدخول او تسجيل لمشاهدة الرابط المخفي

يجب عليك تسجيل الدخول او تسجيل لمشاهدة الرابط المخفي

إذا كان نوع المودم الخاص بك على النحو التالي :


SpeedTouch 510v5
SpeedTouch 510v6
SpeedTouch 516
SpeedTouch 536
SpeedTouch 546
SpeedTouch 585
SpeedTouch 608
SpeedTouch 706
SpeedTouch 716
SpeedTouch 780

يتم الدخول الى صفحة المودم الرئيسية بواسطة هذا الرابط :

يجب عليك تسجيل الدخول او تسجيل لمشاهدة الرابط المخفي

وابحث عن كلمة Broadband Connection واضغط عليها ثم إختر DSL Connection

واضغط عليها واخيرا إختر كلمة Details

أو أختر هذا الرابط مباشرة :

يجب عليك تسجيل الدخول او تسجيل لمشاهدة الرابط المخفي

يجب عليك تسجيل الدخول او تسجيل لمشاهدة الرابط المخفي

*************************************
في حال كان نوع إصدار المودم:

SpeedTouch 510
SpeedTouch 530

يتم الدخول الى صفحة المودم الرئيسية بواسطة هذا الرابط :

يجب عليك تسجيل الدخول او تسجيل لمشاهدة الرابط المخفي

تختار كلمة Advanced ثم Diagnostics ثم WAN ثم DSL واخيرا Properties




مثال توضيحي :

طبعا الذي يهمنا هنا التركيز :i: على ثلاثة معطيات أساسية والتي من خلالها نستطيع

تشخيص الخط من ناحية ( أقصى سرعة يدعمها الخط - نسبة التشويش - الجهد الذي

يبذله المودم - البعد عن المقسم )
​

Output Power (Up/Down) [dBm]: 0,0 / 10
Line Attenuation (Up/Down) [dB]: 10 / 19
SN Margin (Up/Down) [dB]:33 / 25

مقدار الضعف في الاشارة(البعد مابين المودم والمقسم ) Line Attenuation
نسبة التشويش على الخط ( كلما كانت أعلى من 10 كانت افضل ) SN Margin
الجهد المبذول من المودم ( كلما كانت اقل من 15 كلما كان الوضع مثالي ) Output Power
هذا يبين السرعة الحالية الواصلة لك من الإتصالات أو من مزود الخدمة Bandwidth (Up/Down) [kbps/kbps]:

والأن نأتي للتطبيق العملي:y: :

لمعرفة كم أقصى سرعة يدعمها خطك تأخذ كمثال الرقم الموجود (باللون الأحمر ) امام

Line Attenuation وتذهب الى هذا الموقع :

يجب عليك تسجيل الدخول او تسجيل لمشاهدة الرابط المخفي

وتضعه في المستطيل الموجود امام كلمة Downstream Attenuation وتضغط على


كلمة calculate فتظهر المسافة بين المودم والمقسم في المستطيل الموجود أمام

كلمةLine Length Approx ..... وأما بقية المستطيلات الثلاث فتظهر أقصى سرعة

يدعمها خطك dslMAX - adsl2+


ملاحظة :

ADSL سرعته تتراوح ما بين 56kb إلى 8 ميجا

ADSL 2 سرعته أعلى من 8 ميجا وقد يصل الى 40 ميجا .

************************************

ثانيا : Linksys



تدخل الى صفحة المعلومات عن طريق هذا الرابط :

يجب عليك تسجيل الدخول او تسجيل لمشاهدة الرابط المخفي

أو

يجب عليك تسجيل الدخول او تسجيل لمشاهدة الرابط المخفي

أو

يجب عليك تسجيل الدخول او تسجيل لمشاهدة الرابط المخفي

إذا لم تجد المعلومات الثلاثة لأنه مع الإصدارات الجديدة اختلف الرابط الذي يؤدي الى

البيانات ..... إبحث عن كلمة DSL connection وسوف تجد المعلومات كما هو موضح

بالصورة التالية :

وإذا لم تفلح في إيجاد المعلومات ( لأنه كما أشرت سابقا تختلف الروابط مع الإصدارات الحديثة ) أستخدم الأمر ( telnet 192.168.1.1 ) ويستحسن نسخ الأمر تفاديا

للأخطاء :

1- من قائمة ( start ) إبدا إختر ( run ) تشغيل واكتب cmd كما هو موضح بالصورة :

بعدها سوف تظهر لك شاشة كما هو موضح بالصورة التالية :

أكتب فيه هذا الأمر ويستحسن نسخ الأمر تفاديا

للأخطاءtelnet 192.168.1.1

​

This image has been resized. Click this bar to view the full image. The original image is sized 685x354.

بعدها تظهر شاشة تطلب منك إدخال إسم المستخدم وكلمة المرور قم بكتابة admin

في خانة username وفي خانة password اتركه كما هو واضغط Enter :

​

This image has been resized. Click this bar to view the full image. The original image is sized 671x376.

أما في حال اذا كنت مشفر المودم فأكتب أسم المستخدم وكلمة المرور الخاصة بك .

2 - بعد إنجاز الخطوة السابقة اصبحت انت الأن داخل المودم الخاص بك ولإظهار بيانات

المودم اكتب هذا الأمر adslctl info --show (يفضل نسخ الأمر ولصقه تفاديا للأخطاء )

​

This image has been resized. Click this bar to view the full image. The original image is sized 685x354.

3- واخيرا سوف تظهر لك شاشة اخرى فيها جميع البيانات الخاصة بخطك قم بتدوين

ما تحتاج اليه ( Line Attenuation - SN Margin ) أو أعمل print screen .

​

This image has been resized. Click this bar to view the full image. The original image is sized 685x354.

وبعد ذلك قم بإستكمال المهمة المتبقية بتطبيق نفس الخطوات التي تم تطبيقها مع

speedtouch .

************************************************** *

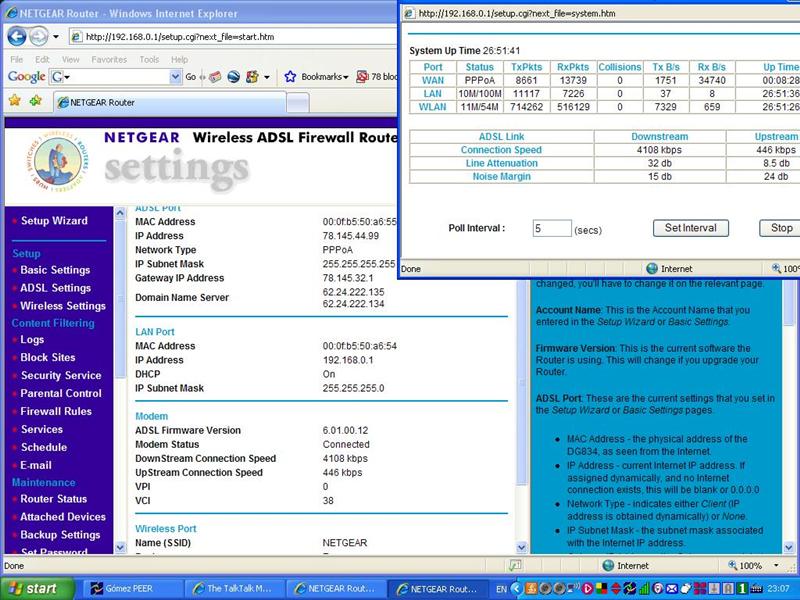

ثالثا : netgear

تدخل الى صفحة المعلومات عن طريق هذا الرابط :

يجب عليك تسجيل الدخول او تسجيل لمشاهدة الرابط المخفي

أو

يجب عليك تسجيل الدخول او تسجيل لمشاهدة الرابط المخفي

​

This image has been resized. Click this bar to view the full image. The original image is sized 800x600.

وبعد ذلك قم بإستكمال المهمة المتبقية بتطبيق نفس الخطوات التي تم تطبيقها مع

speedtouch .

*****************************************

رابعا : D-link

تدخل الى صفحة المعلومات عن طريق هذا الرابط :

يجب عليك تسجيل الدخول او تسجيل لمشاهدة الرابط المخفي

​

This image has been resized. Click this bar to view the full image. The original image is sized 800x624.

أما إذا كان نوع الإصدار :

D-Link DSL-G804V

فيتم الحصول على بيانات المودم بإستخدام أمر

telnet 192.168.1.1 ( نسخ الأمر ولصقه تفاديا للأخطاء )

من قائمة إبدا - تشغيل وانسخ فيه هذا الأمر telnet 192.168.1.1

ثم اضغط ok وبعدها تظهر شاشة سوداء تطلب منك إدخال اسم المستخدم وكلمة المرور

في خانة username أكتب admin واترك خانة password كما هو واضغط Enter

أما في حال اذا كنت مشفر المودم فأكتب أسم المستخدم وكلمة المرور الخاصة بك .


بعد إنجاز الخطوة السابقة اصبحت انت الأن داخل المودم الخاص بك ولإظهار بيانات

المودم اكتب هذا الأمر port a1 show ( يفضل نسخ الأمر ولصقه تفاديا للأخطاء )

ثم اضغط Enter وبعدها تظهر شاشة تحتوي على بيانات المودم .


أما إذا كان نوع الإصدار :

D-Link DSL-604+

فيتم الحصول على بيانات المودم بواسطة :

يجب عليك تسجيل الدخول او تسجيل لمشاهدة الرابط المخفي

ثم البحث عن كلمة Summary وهو موجود في أعلى القائمة والضغط عليه ثم بعد ذلك

الضغط على كلمةCondition Line وهو موجود على يمين القائمة .

ملاحظة: إذا تم منك إدخال كلمة المرور وإسم المستخدم أكتب admin في كل الحالتين .



أما إذا كان نوع الإصدار


D-Link
DSL-320T
DSL-502T
DSL-504T
DSL-524T
DSL-624T
DSL-G624M


فيتم الحصول على بيانات المودم بواسطة :

يجب عليك تسجيل الدخول او تسجيل لمشاهدة الرابط المخفي

ثم البحث عن كلمة Status وهو موجود في أعلى القائمة والضغط عليه ثم بعد ذلك
الضغط على كلمةADSL وهو موجود على يسار القائمة .


ملاحظة : إذا تم منك إدخال كلمة المرور وإسم المستخدم أكتب admin في كل الحالتين .


وبعد ذلك قم بإستكمال المهمة المتبقية بتطبيق نفس الخطوات التي تم تطبيقها مع

speedtouch
.
*************************************

خامسا : 3com

تدخل الى صفحة المعلومات عن طريق هذا الرابط :

يجب عليك تسجيل الدخول او تسجيل لمشاهدة الرابط المخفي

ثم تبحث عن كلمة Status and Logs والضغط عليها ثم ADSL Status والضغط عليها


وتوجد طريقة أخرى للدخول الى صفحة المودم عن طريق : ( أُرسلت هذه الطريقة بواسطة العضو asd_net فله مني كل التقدير والشكر )


1-

يجب عليك تسجيل الدخول او تسجيل لمشاهدة الرابط المخفي

2- الضغط على خيار Device Info

3- سوف تظهر عدة خيارات اعلى القائمة

وهي ( Summary / WAN / Statistics / Route / ARP )

الخيار الاول يظهر كل مايخص المودم والخط والشبكة وكل شي بشكل مختصر

اذهب لخيار ADSL Information ستجد قراءة المودم

4- قراءة اكثر تفصيلاً اضغط على خيار ( Statistics ) اعلى القائمة

ومن ثم اضغط على ADSL

كما هو موضح بالصورة التالية :

وبعد ذلك قم بإستكمال المهمة المتبقية بتطبيق نفس الخطوات التي تم تطبيقها مع

speedtouch


*********************************


سادسا : US Robotics

تدخل الى صفحة المعلومات عن طريق هذا الرابط :

يجب عليك تسجيل الدخول او تسجيل لمشاهدة الرابط المخفي

وتضغط على كلمة
Statistics
ثم ADSL

كما هو موضح بالصورة التالية :

وبعد ذلك قم بإستكمال المهمة المتبقية بتطبيق نفس الخطوات التي تم تطبيقها مع

speedtouch


*************************************************

سابعا : Intellinet

تدخل الى صفحة المعلومات عن طريق هذا الرابط :

يجب عليك تسجيل الدخول او تسجيل لمشاهدة الرابط المخفي

وتضغط على كلمة status info

كما هو موضح بالصورة التالية :

وبعد ذلك قم بإستكمال المهمة المتبقية بتطبيق نفس الخطوات التي تم تطبيقها مع

speedtouch





***********************************************


ثامنا : Edimax

نوع الإصدار :

Edimax
AR-7064+
AR-7064g+


للدخول الى صفحة المودم :

يجب عليك تسجيل الدخول او تسجيل لمشاهدة الرابط المخفي

للحصول على بيانات المودم اضغط على كلمة Status وهي موجودة بالأعلى .


نوع الإصدار :

Edimax
AR-7064Mg
AR-7064Sg


للدخول الى صفحة المودم :

يجب عليك تسجيل الدخول او تسجيل لمشاهدة الرابط المخفي

ابحث عن كلمة ADSL Configuration ثم ADSL Status


***********************

تاسعا : Encore

ادخل الى الصفحة الرئيسية عن طريق هذا الرابط :

يجب عليك تسجيل الدخول او تسجيل لمشاهدة الرابط المخفي

وابحث عن المعلومات في خانة statistics او status

واذا لم تنفع معك الطريقة ادخل الى المودم باستخدام امر telnet والذي سبق وان شرحته

في القسم الخاص بمودم linksys .

telnet 192.168.1.1


***********************

عاشراً : Afaq Shamel

تدخل الى صفحة المودم عن طريق هذا الرابط :

يجب عليك تسجيل الدخول او تسجيل لمشاهدة الرابط المخفي

ملاحظة هامة:: هذه الطريقة خاصة بموديل رقم 011 والظاهر في الصورة . ومن المحتمل نجاح
تطبيقه مع الموديلات الأخرى .

وبعد ذلك تظهر لك نافذة جديدة تطلب منك إدخال إسم المستخدم والرقم السري

على الشكل التالي :

أسم المستخدم: Afaq_shamel

كـلــمــة الـسـر : stccpe_2007

الأن أنت اصبحت داخل المودم الخاص بك . وبعدها تبحث عن كلمة status وتضغط عليها

وهي موجودة على يسار الشاشة ... وبعدها سوف سوف تظهر صفحة

تحتوي على بيانات خطك .



وبعد ذلك قم بإستكمال المهمة المتبقية بتطبيق نفس الخطوات التي تم تطبيقها مع

speedtouch

-_--_--_--_--_--_--_--_-

كل من إستفاد من هذا الموضوع أن يدعو لي بظهر الغيب بأن يغفر الله لي ولوالدتي

و والدي و أولادي وزوجتي وأن يسهل علي دراستي للحصول على درجة الدكتوراه في

في مجال تخصصي ولكم جزيل الشكر والثناء . وإذا وجد أي خطأ في الشرح السابق

أرجو إخطاري . :king:


وصلى الله على سيدنا وحبيبنا وشفيعنا محمد وعلى اله وصحبه أجمعين .


( للأمانة منقووول )
